CAMRANПрактический чек-лист для монтажников: задачи камер, план объекта, кабельные трассы, оборудование, материалы и работы. С примерами схемы и сметы из «МонтажПлан».

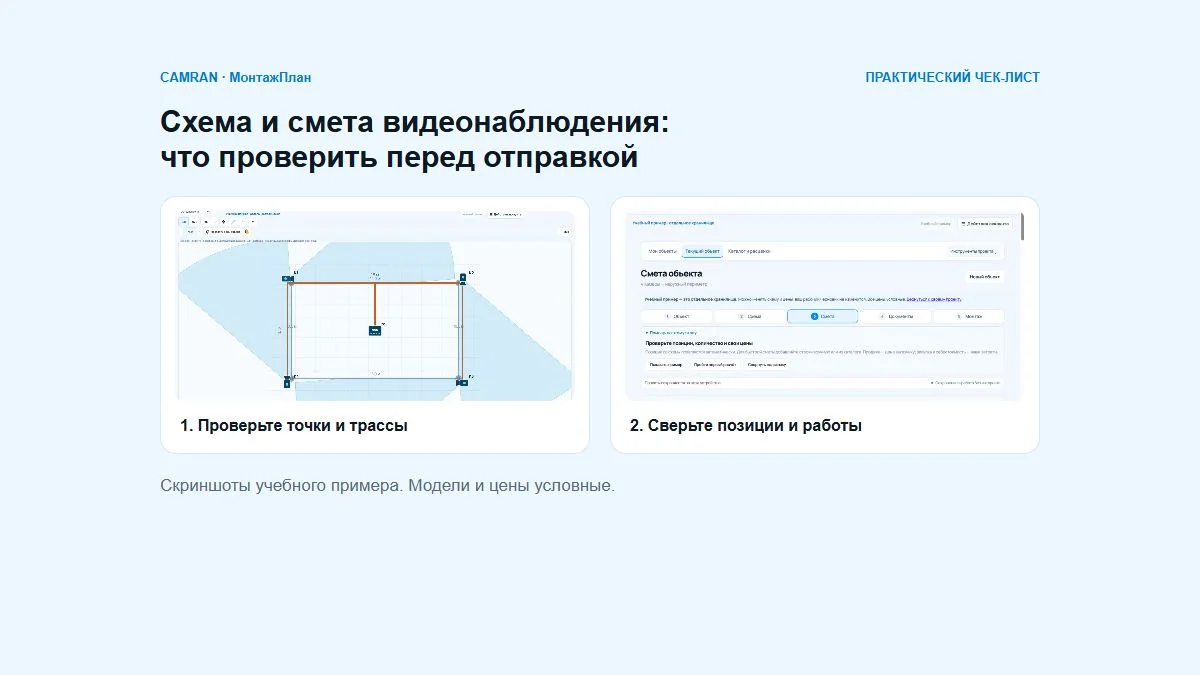

На обложке — реальные скриншоты схемы и сметы учебного объекта в «МонтажПлан». Все модели и цены в примере условные.
Почему количество камер ещё не определяет стоимость монтажа
Запрос «нужна смета на четыре камеры» задаёт масштаб, но оставляет неизвестными трассы, крепление и условия работы. Одинаковое число камер в офисе и на складе может означать разный объём монтажа. Поэтому полезно сначала собрать исходные данные, а затем считать оборудование, материалы и работы отдельно.
Ниже — практический чек-лист для предварительной коммерческой сметы. Он не заменяет обследование и технический подбор оборудования.
1. Опишите задачу каждой камеры
Запишите, что нужно видеть: вход, кассу, проход или общую обстановку. Отдельно укажите условия освещения и место установки. Требование «наблюдать за помещением» и требование «различать детали в определённой зоне» могут привести к разному выбору оборудования. Не обещайте результат только по числу мегапикселей: итог проверяют для конкретной сцены.
Для учебного примера возьмём небольшой магазин с четырьмя точками наблюдения: вход, касса и два торговых прохода. Это вымышленный объект, а не выполненный заказ.
2. Зафиксируйте точки установки на плане
Подойдёт схема с размерами и обозначениями камер. Укажите место размещения регистратора или другого оборудования записи, сетевого оборудования и питания. Отметьте, где уже есть инфраструктура, а где потребуется новая.
Присвойте точкам понятные обозначения: К1, К2, К3, К4. Те же обозначения используйте при обсуждении с заказчиком, чтобы изменения не потерялись между схемой и списком оборудования.
3. Измерьте трассы и опишите способ прокладки
Длину кабеля определяют по реальной трассе, учитывая повороты и вертикальные участки. Расстояние по прямой на плане часто оказывается недостаточным. Технологический запас лучше показать явно и объяснить его назначение, а не скрывать в общей сумме.
Отдельно отметьте кабель-канал, гофру, проходы через стены, работы на высоте и ограничения доступа. Если часть пути пока неизвестна, внесите её в список допущений. Так предварительный расчёт можно уточнить после обследования, не выдавая предположение за измерение.
4. Разделите оборудование, материалы и работы
В оборудовании перечислите выбранные камеры, средства записи, накопитель, сетевые устройства и компоненты питания — по фактической архитектуре системы. Совместимость и характеристики необходимо проверить отдельно.
В материалах учитывайте кабель, крепёж, монтажные коробки, разъёмы и элементы кабеленесущей системы. В работах — установку, прокладку, подключение, настройку и проверку. Не добавляйте всё подряд: каждая позиция должна иметь объяснение применительно к объекту.
Для каждой строки укажите единицу измерения, количество и цену. Источник цены и дату прайса удобно хранить рядом с расчётом. Если цены учебные, это должно быть явно написано на документе.
5. Согласуйте запись и передачу результата
Потребности в архиве обсудите до выбора накопителя: число потоков, режим записи, параметры видео и желаемую глубину хранения. Конкретный объём проверяют расчётом для выбранных настроек и оборудования.
Уточните, кто принимает систему и что входит в сдачу: проверка изображения, записи и согласованных способов доступа, передача документов и инструктаж. Такие работы проще согласовать заранее, чем обсуждать после монтажа.
6. Отдельно запишите допущения и исключения
Что предоставляет заказчик? Есть ли доступ к помещениям? Можно ли работать в рабочее время? Требуется ли восстановление отделки? Какие решения ещё не приняты?
Неопределённые работы не стоит молча считать включёнными или исключёнными. Приложите к смете короткий список условий, при изменении которых расчёт нужно пересмотреть. Схема и смета должны описывать один и тот же вариант системы.
7. Проверьте смету перед отправкой
Сверьте число точек на схеме и в оборудовании. Проверьте единицы измерения, суммы и комплектность по выбранной архитектуре. Убедитесь, что изменения заказчика отражены в актуальной версии, а условные цены не выглядят как действующее предложение поставщика.
Как начать расчёт в «Монтаж План»
В «Монтаж План» можно создавать сметы и схемы для монтажа видеонаблюдения и слаботочных систем. Гости могут составлять и рассчитывать смету. После регистрации доступны облачное хранение, история и полный экспорт; основной функционал бесплатный без ограничения срока.
Начните со своего объекта и проверенных исходных данных: открыть «Монтаж План».
Материал подготовлен проектом CAMRAN, который развивает сервис «Монтаж План».
